Realiza el siguiente esquema en Tinkercad e introduce el siguiente código. Explica los diferentes bloques que aparecen en el programa, el uso que tiene cada bloque y qué realiza el programa.
el sketch es el siguiente
Arduino 1. Led intermitente
Arduino 2. Semáforo
En este circuito vamos a simular un semáforo, de tal manera que primero se encienda sólo el rojo, después el rojo y el amarillo, se quede sólo el amarillo y por último se encienda el verde. Se presenta el esquema y el programa sin finalizar para que el alumno lo finalice.
El sketch sin finalizar.
Arduino 3. Pulsador y led
En este circuito vamos a controlar las entradas y salidas digitales, para ello vamos a conectar un pulsador que al pulsarlo se encienda un led y si lo dejamos de pulsar se apagará. Os pedimos que añadas otro led a otra salida e intentes lo siguiente:
1º Al principio el primer led tiene que estar encendido y el segundo apagado
2º Cuando se active el pulsador, el led encendido se apagará y el que estaba apagado iluminará.
3º Cuando se desactive el pulsador volveremos al principio.
Práctica 1. Resistencias
Cita todos los componentes electrónicos que aparecen en cada circuito, simula cada circuito en tinkercad e indica que valores aparecen en los multímetros, conociendo el valor de las resistencias según los colores que aparecen en la imagen (1º resistencia marrón, negro, rojo) (2º resistencia rojo-rojo-marrón). ¿Cómo están conectadas las dos primeras resistencias¿Y las segundas? ¿Por qué el voltaje de las segundas resistencias es el mismo?¿Cuál de los aparatos es un voltímetro y un amperímetro?
Explica el funcionamiento de los dos circuitos e intenta explicar que ocurre en cada caso. ¿Qué voltaje mide el voltímetro de la izquierda cuando pulsamos el pulsador? ¿Y el de la derecha?
Práctica 2. Potenciómetro
Dado el siguiente circuito con potenciómetros de 10 k indica: ¿qué componentes aparecen? ¿qué valores marcan los aparatos de medida? ¿Qué ocurre en cada circuito?
Arduino 4. Potenciómetro y monitor serie
Con esta actividad vamos a comprobar los resultados que obtenemos en el monitor serie para comprobar que datos nos está ofreciendo el potenciómetro al moverlo. ¿Entre que valores varían si movemos el potenciómetro? ¿El potenciómetro es un componente que introduce o recibe datos de la placa Arduino? ¿El potenciómetro es un componente analógico o digital?
el sketch es el siguiente
Arduino 5. Potenciómetro y led
Con este circuito al variar el potenciómetro podemos cambiar la luminosidad del led. ¿El led es un sensor o un actuador? ¿Entre que valores puede variar el potenciómetro?¿Y el diodo led?
El sketch es el siguiente
Práctica 3. ldr
En este circuito cuánto es el valor máximo que mide el voltímetro sobre el diodo led, indica como funciona el circuito
Arduino 6. encendido y apagado led lentamente
Esta vez vamos a ver como funciona un bucle, de tal manera que se va a ir encendiendo y apagando un led progresivamente.
El sketch es el siguiente

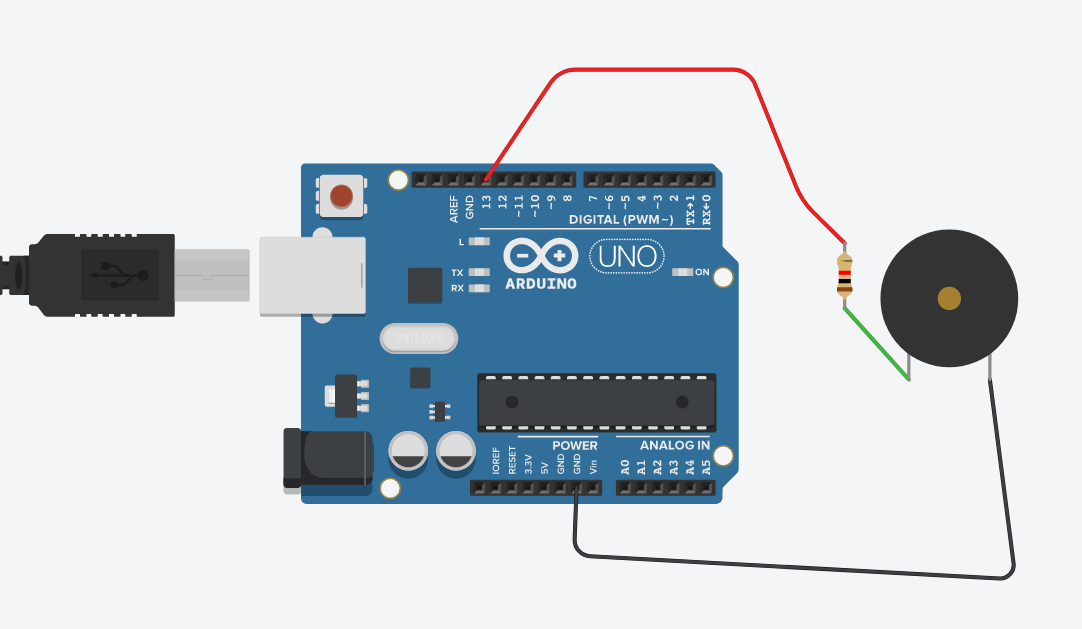

Arduino 7 controlar un altavoz piezo
Circuito que controla un altavoz piezo, utilizando diversas frecuencias para ello se utiliza un array donde se guardan las diferentes tonalidades que queremos oir.
Sketch utilizado
Práctica 4. Condensador
Cita todos los elementos que componen dicho circuito y explica el funcionamiento del mismo. El condensador es de 100 microfaradios y las resistencias de 1 k y el osciloscopio funciona con un tiempo por división de 1 segundo.
Práctica 5. diodos y leds
Cita los componentes que aparecen en cada circuito y averigua que valores aparecen en los aparatos de medida ¿Qué ocurre en cada caso?, además indica si los diodos leds se encienden y porqué.
Arduino 8. control de un servo
Circuito que recoge el valor por el monitor serie y dependiendo si colocamos el valor 0, 1 o 2 realiza unos movimientos ¿Cuáles son?
Práctica 6. Transistor
Cita los componentes de los dos circuitos. Al transistor en cada circuito le llegan 3 hilos de diferentes colores azul, amarillo y marrón ¿Cómo se llama la patilla del transistor que representa cada color?. Explica el funcionamiento de los dos circuitos, indicando con detalle por qué en el primer circuito el diodo sólo se enciende cuando se le pulsa el pulsador y en cambio en el segundo circuito el diodo se apaga cuando se pulsa el pulsador. ¿En qué modo de funcionamiento estaría trabajando el primer y el segundo circuito?
