DESCRIPCIÓN
El proyecto consiste en un semáforo de barrera con pulsador, que activa tanto la iluminación de advertencia, como diversos diodos leds, una pequeña alarma y el movimiento de un servomotor que se activa cuando es pulsado el botón B de la placa microbit.

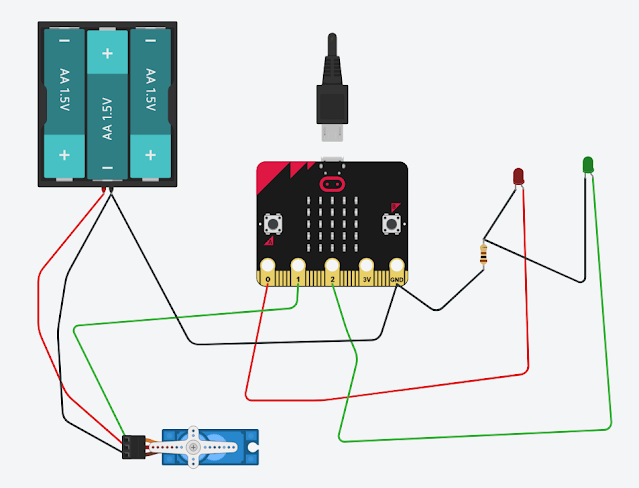

El semáforo está construido sobre un estructura de un tetrabrik, en su vista frontal aparece la placa microbit y en su interior se han realizado las diferentes conexiones, como se puede apreciar en las imágenes.
MATERIALES
2 DIODOS LED ( ROJO Y VERDE)
PLACA MICROBIT
5 PILAS AAA
1 PORTAPILAS DE 2 PILAS
1 PORTAPILAS DE 3 PILAS
5 TORNILLOS DE 4 mm de DIÁMETRO Y 25 mm de longitud
4 CABLES COCODRILO
1 RESISTENCIA DE 220 OHMIOS
HILO DE COBRE
1 TETRABRIK
CARTULINA NEGRA Y AMARILLA
1 TUBO DE PEGAMENTO
1 PALO DE HELADO DE MADERA
1 SERVOMOTOR
FUNCIONAMIENTO
Al iniciar el semáforo aparece en la pantalla un X, una lámpara de color rojo encendida y la barrera cerrada, que indica al vehículo que no puede pasar.
PROCESO SEGUIDO AL PULSAR EL BOTÓN B
1º Se apaga el diodo led rojo, se enciende el verde y simultáneamente empieza un pequeño sonido a sonar y una imagen diferente parpadeando.
2º La imagen que aparece deja de parpadear y sube la barrera. A partir de ese momento surge un contador (cuenta atrás) de 9 segundos
3º Cuando finaliza el contador se apaga el diodo verde, se enciende el rojo, baja la barrera y aparece de nuevo en la pantalla la X para que el vehículo no pase.
