SEMÁFORO

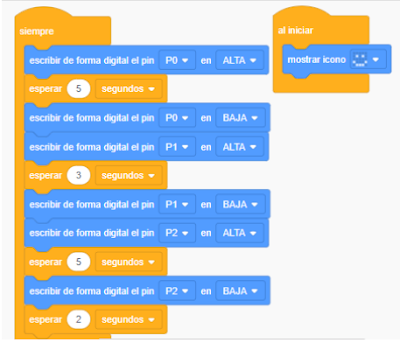

Se enciende el led rojo durante un tiempo de 5 segundos, después se apaga el rojo y se enciende el amarillo, que queda encendido durante 3 segundos, a continuación se apaga el amarillo y se enciende el verde durante 5 segundos, por último se apaga el verde y vuelta comenzar.
Aparecen 2 circuitos que son semejantes uno unidos directamente a los diodos y el otro utilizando la placa protoboard.
Reto: Sitúa el diodo rojo en la salida 2, el verde en la salida 0 y el amarillo en la salida 1. Realiza el siguiente programa, al pulsar en el botón A se enciende el rojo durante 4 segundos, se apague el rojo y se enciende y apague el amarillo 4 veces alternativamente durante 1 segundo en cada paso, a continuación se quede apagado el amarillo y encienda el verde durante 4 segundos durante ese tiempo se debe encender un icono en la microbit, para finalizar se apaga el verde y vuelta a comenzar.
